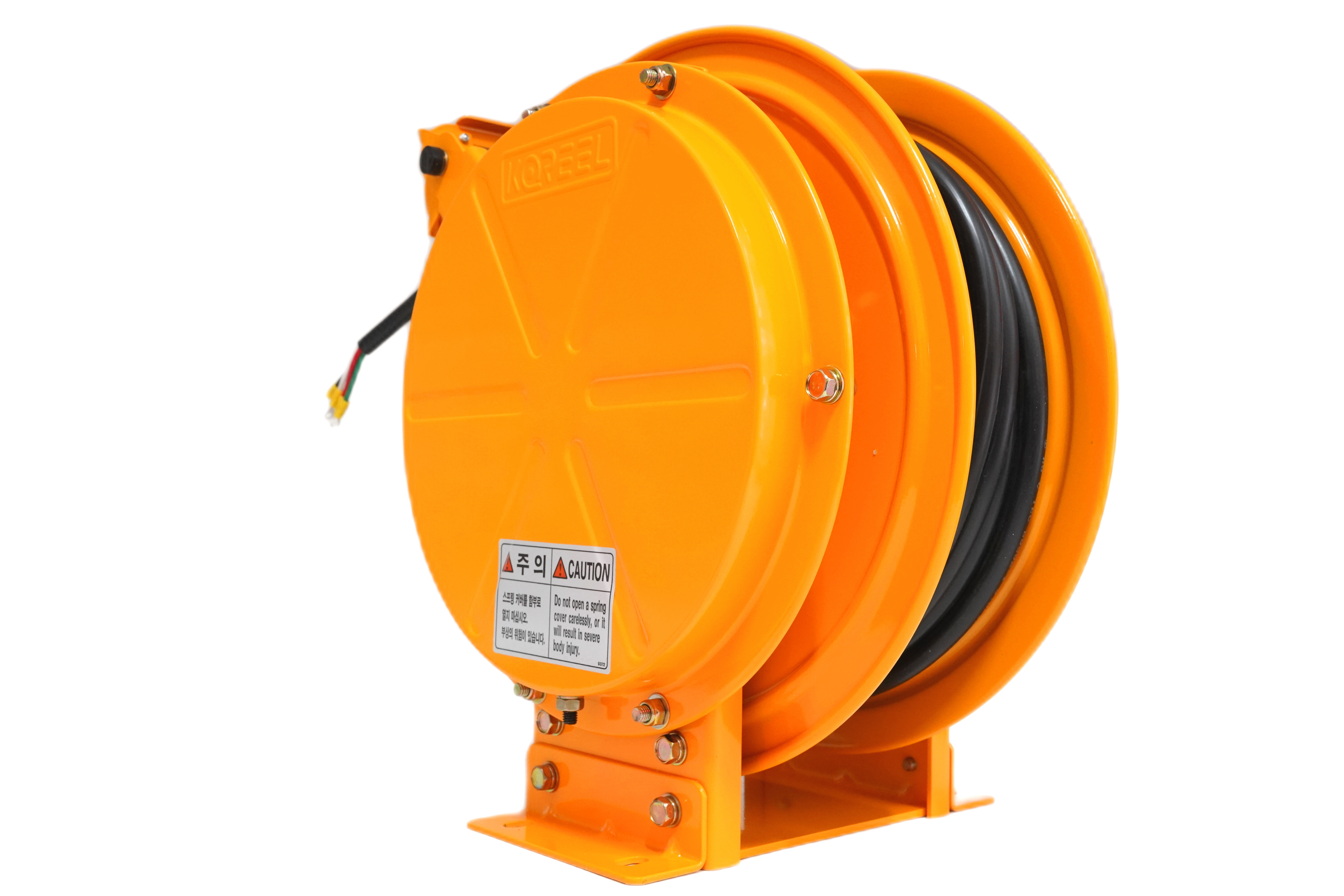

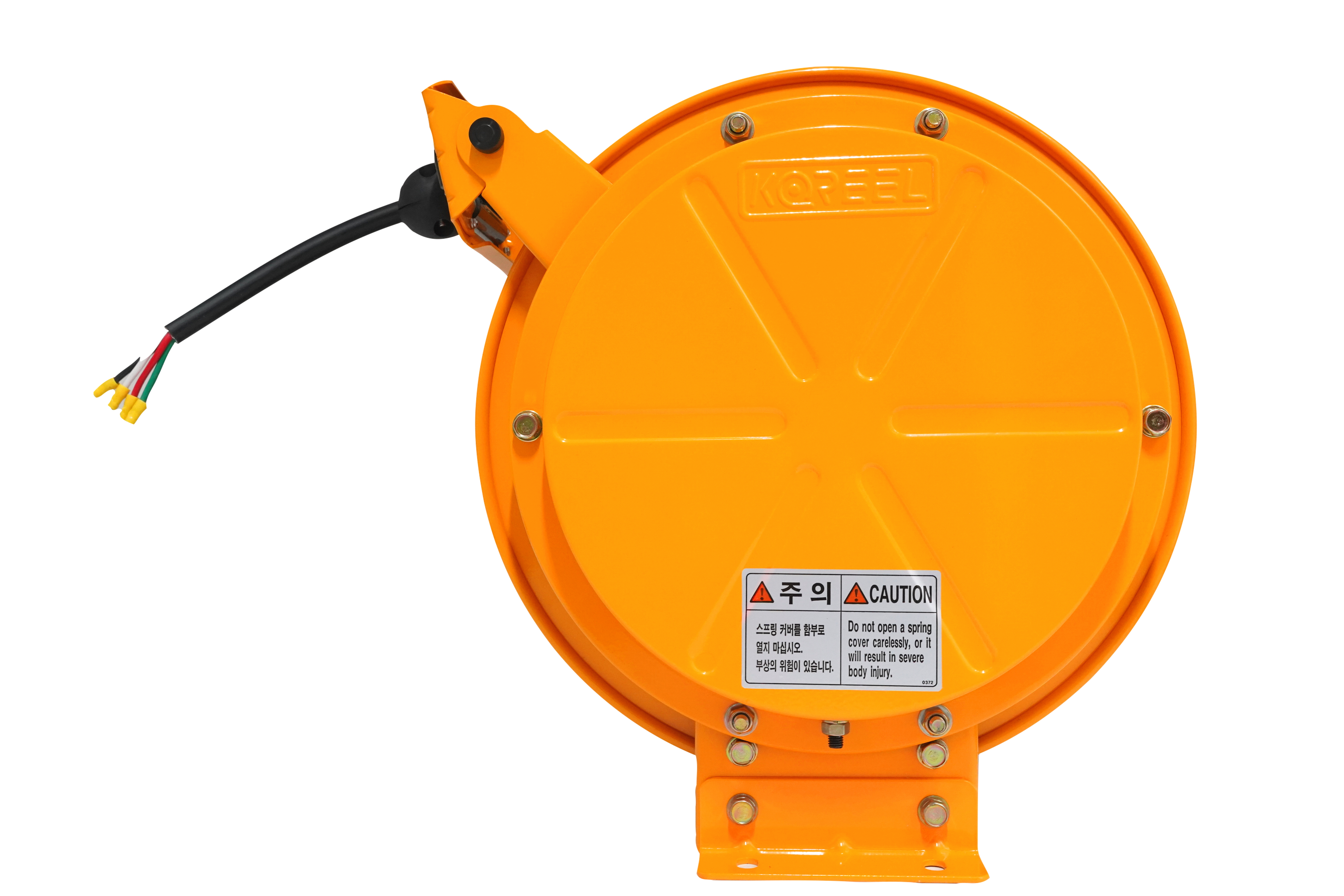

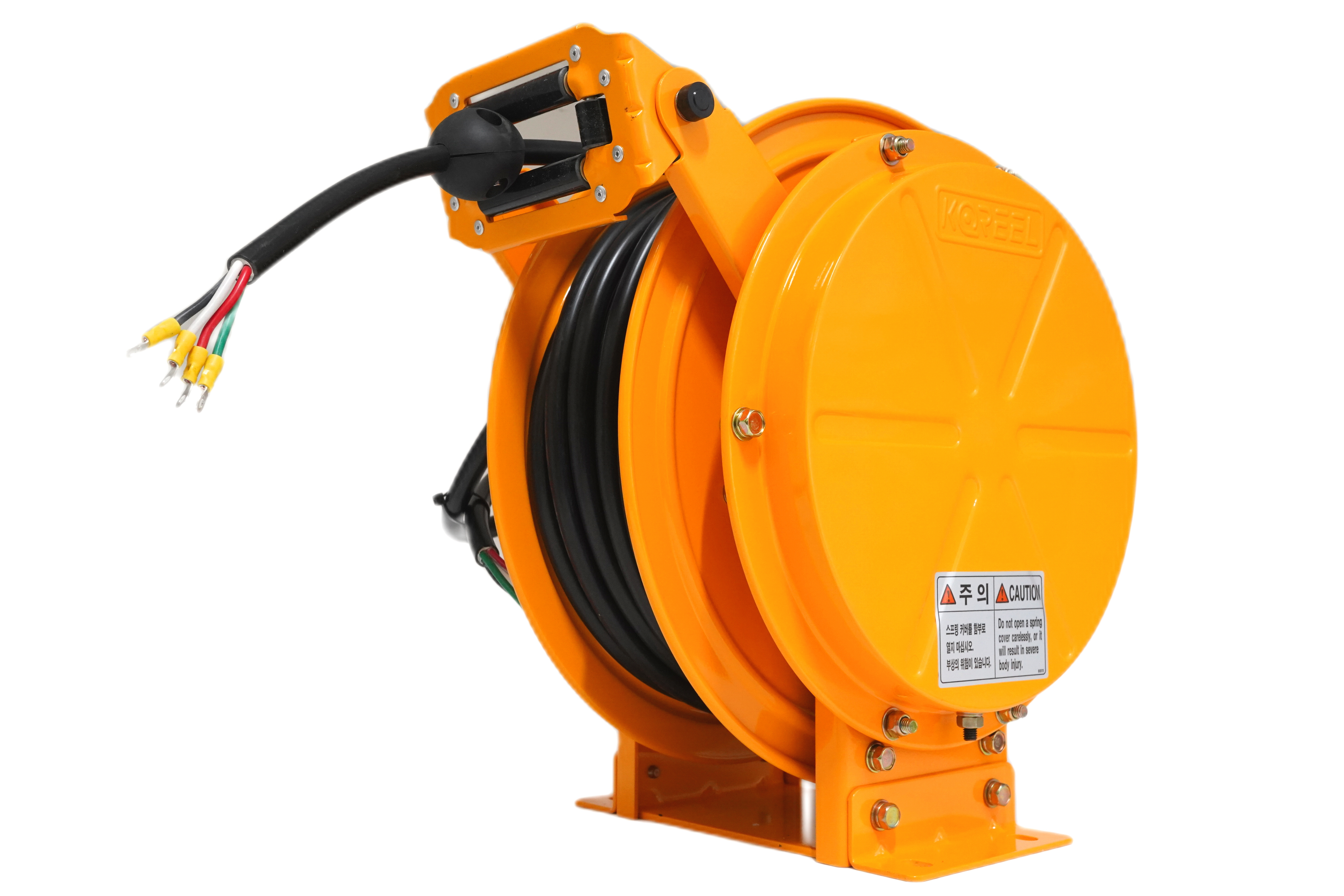

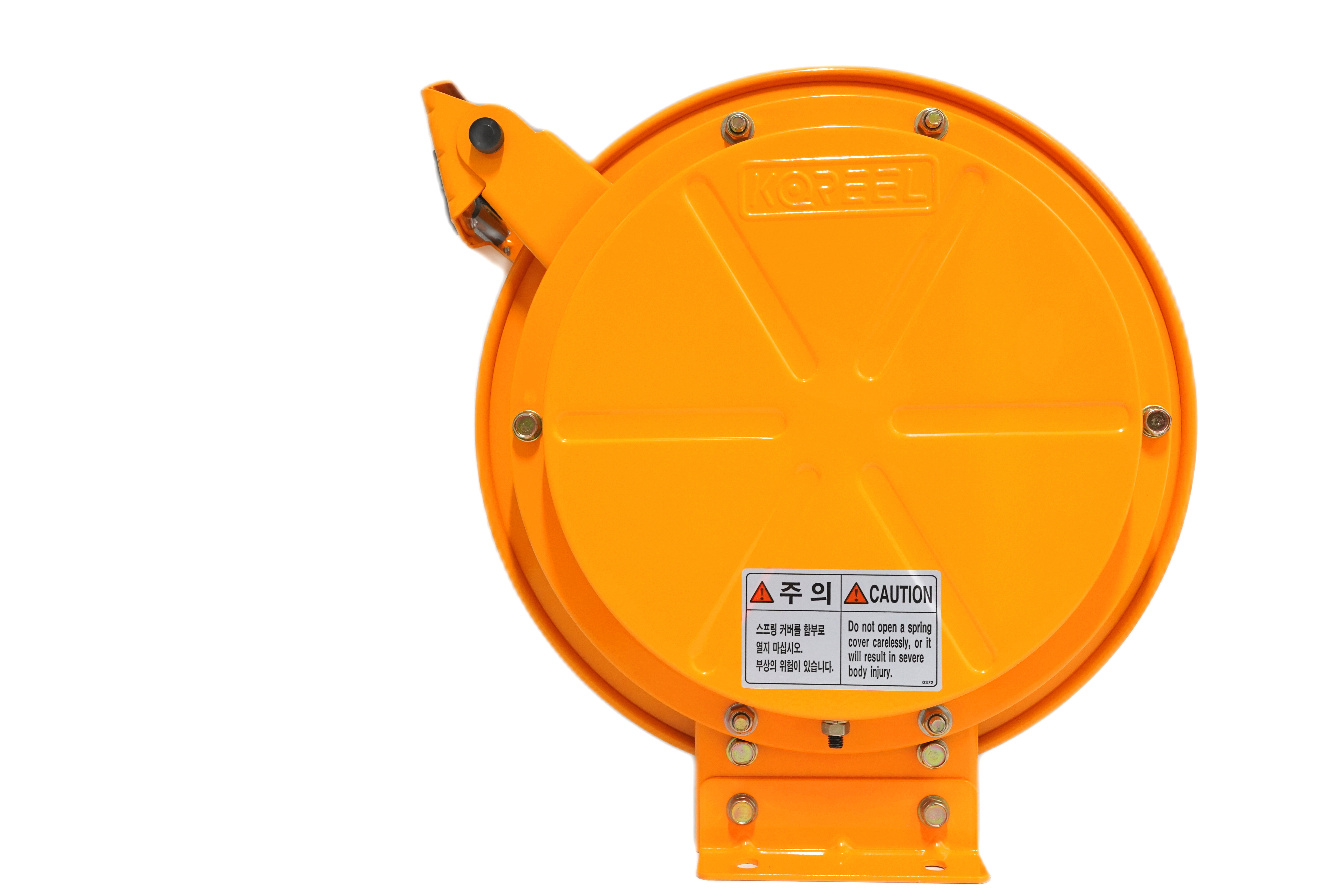

제품 설명
용도 : 일반산업체 작업선, 전원공급용
특징 : 강력 스프링, 고수명 집전부, 자동권취
설치위치 : 벽, 바닥(설치높이2M이내)
안전한 전기 사용 작업과 편리성을 도모할 수 있는 제품입니다.
사용 후 자동으로 되감을 수 있어 다음 작업시 바로 사용할 수 있는 장점이 있습니다.
작업선을 오래 사용할 수 있으며 전원의 종류와 전선길이 설치 방법에 따라 다양한 제품이 있습니다.

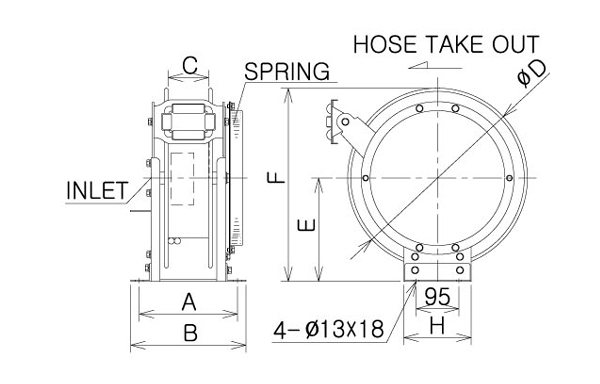

ALE-SK 시리즈 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
ALE-SK 시리즈 제품사양표
| MODEL | 전선 | 허용용량 Max(VxA) |
외형치수(mm) | 무게 (Kg) |
비고 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 전선사양 | 길이(M) | A | B | C | D | E | F | G | ||||
| ALE-415-3 | VCT 4.0SQ×3C | 15 | 220V×15A | 238 | 278 | 110 | 400 | 230 | 430 | 150 | 25.6 | 옥내용 |
| ALE-420-3 | VCT 4.0SQ×3C | 20 | 220V×15A | 238 | 278 | 110 | 400 | 230 | 430 | 150 | 28.6 | 옥내용 |
| ALE-425-3 | VCT 4.0SQ×3C | 25 | 220V×15A | 238 | 278 | 110 | 450 | 260 | 485 | 150 | 32 | 옥내용 |
| ALE-430-3 | VCT 4.0SQ×3C | 30 | 220V×15A | 238 | 278 | 110 | 450 | 260 | 485 | 150 | 36 | 옥내용 |
| ALE-615-3 | VCT 6.0SQ×3C | 15 | 220V×30A | 238 | 278 | 110 | 400 | 230 | 430 | 150 | 27 | 옥내용 |
| ALE-620-3 | VCT 6.0SQ×3C | 20 | 220V×30A | 238 | 278 | 110 | 450 | 260 | 485 | 150 | 30 | 옥내용 |
| ALE-625-3 | VCT 6.0SQ×3C | 25 | 220V×30A | 238 | 278 | 110 | 500 | 290 | 540 | 200 | 33.5 | 옥내용 |
| ALE-630-3 | VCT 6.0SQ×3C | 30 | 220V×30A | 278 | 318 | 150 | 500 | 290 | 540 | 200 | 37 | 옥내용 |
| ALE-1015-3 | VCT 10SQ×3C | 15 | 220V×40A | 278 | 318 | 150 | 400 | 230 | 430 | 150 | 32 | 옥내용 |
| ALE-1020-3 | VCT 10SQ×3C | 20 | 220V×40A | 278 | 318 | 150 | 450 | 260 | 485 | 150 | 37 | 옥내용 |
| ALE-1025-3 | VCT 10SQ×3C | 25 | 220V×40A | 278 | 318 | 150 | 500 | 290 | 540 | 200 | 42 | 옥내용 |
| ALE-1030-3 | VCT 10SQ×3C | 30 | 220V×40A | 278 | 318 | 150 | 500 | 290 | 540 | 200 | 46 | 옥내용 |
