유압식 드럼 브레이크

유압식 드럼 브레이크



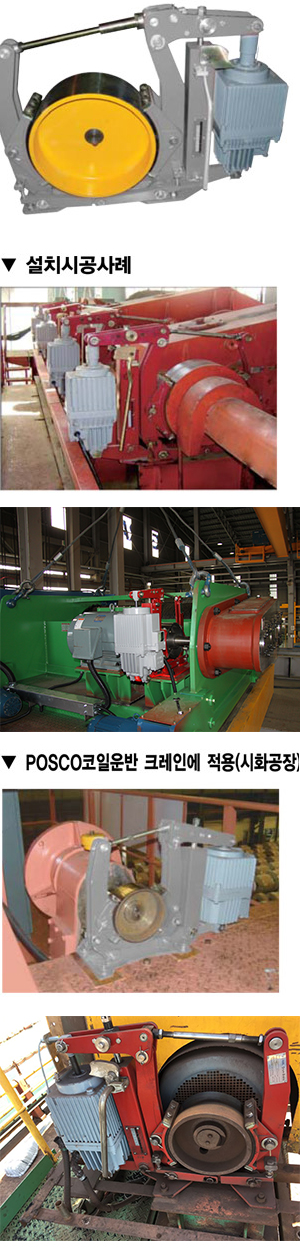

  • 본 KSBTypeBrake는 독일 DIN15435,DIN15430규정과 JEM규정에 의하여 제작되는 브레이크로 산업용 이동기기,컨베이어,크레인의 횡행 및 주행뿐 아니라 수직용(권상용)으로 적합하게 제작되었으며, 또한 항만,해상,탄광 설비 등 가혹한 환경에
    사용이 가능합니다.
품질관리 시스템 / QUALITY CONTROL
  • B/S (사전점검) SYSTEM을 적용
  • A/S 및 B/S 후 HAPPY CALL 실시
  • 무상 보증기간 2년

제품 특징 / FEATURES
  1. 완벽한 누유 차단
    특수형 Step Seal 적용으로 실린더의 마찰저항을 최소화 하였으며 2중 RodSeal및 DustSeal등을 적용하여 완벽하게 누유 가능성을
    차단하였습니다.

  2. 무 급유 브레이크
    각 운동부분이 연결 핀 홀이 무 급유 메탈 베어링(Dry Metal Bearing)으로 제작되어 그리스 주입이 불필요하며 유지 보수가 간단합니다.

  3. 저소음과 저진동
    유압으로 작동되므로 소음이 없고 조용하게 작동 되며 격렬한 기계적 충격이 없이 부드러운 작동을 합니다.

  4. 소형, 경량, 정비 간소화
    주요 프레임 부품은 고강성 철강제품으로 제작되고 Thrustor는
    알루미늄으로 제작되어 소형화, 경량화 하였으며 드럼이나 모터를
    분리하지 않고 브레이크 라이닝을 손쉽게 교환할 수 있습니다.
    또한 분할 핀의 제거로 연결 핀이 쉽게 분리 가능하므로 정비가
    간단합니다.

  5. 완벽한 작동 성능
    Interlocking shoe를 밸런스 타입으로 설계하여 브레이크 라이닝
    양쪽이 동시에 작동되어 완벽한 제동을 구현하고 비대칭 편 마모를
    방지하는 구조로 구성됩니다.


STANDARD EXPLANATION

선택사양 / OPTION
  • BRAKE 개폐 LIMIT SWITCH
  • 라이닝 마모 LIMIT SWITCH
  • 수동개방장치
  • 하강조절 Valve

표준 규격 / SPECFICATION
  • 보호구조 : 옥내 무보호형
  • 취부방식 : 바닥 취부형
  • 입력전원 : AC 440/380/220V, 3Ø, 50/60㎐
  • 전원변동 허용치 : 전압 : -15% ~ +10%
  •   주파수 : ±5%이내
  • 사용율 : 80% ED
  • 절연등급 : F종
  • 상대습도 : 90%이하
  • 주위온도 : -25 ~ +50℃
  • 최대사용빈도 : S3-60% 1200회/h 및 연속가능
  • 색상 : RED, YEALLOW, BLUE
  • Thrustor Oil : KSC 2301 전기절연유 1종 4호

Oil Thrustor Drum Brake
Oil Thrustor Drum Brake
표준 사양 / SPECFICATION
Electro-hydraulicdrumbrakes
Dimensionsandtechnicaldata
Motor brake type Thruster type brake torque
(㎏-m)
Dimensions(㎜) Weight
Frame
No.
40%ED
Output
Number
of Pole
D h1 k i d n b F G E H A M (㎏)
132M 2.2/3.7 6 KSB-132DU22 Sd220-50 5/6.7 160 132 108 150 12 6 80 190 150 140 430 440 160 25
160M 5.5/7.5 6 KSB-160DU22 Sd220-50 10/14 200 160 127 170 15 8 100 210 165 170 510 450 160 39
160L 11 6 KSB-160DU30 Sd300-50 21.2 200 160 127 170 15 8 100 210 165 170 510 450 160 42
180L 15 6 KSB-180DU30 Sd300-50 30 250 180 139.5 180 15 10 125 220 200 205 525 545 160 49
200L 22 6 KSB-200DU50 Sd500-60 40 250 200 159 190 19 10 125 240 200 205 590 545 194 61
225M 30 6 KSB-225DU50 Sd500-60 53 315 225 178 220 19 10 160 270 245 260 620 605 194 86
250M 37/45 6 KSB-250DU80 Sd800-60 63/80 355 250 203 240 24 10 180 300 245 285 735 640 194 88
280M 55 8 KSB-280DU80 Sd-800-60 132 400 280 228.5 260 24 12 200 330 300 305 745 650 194 110
315M 75/90 8 KSB-315DU125 Sd-1250-60 180 450 315 254 300 28 12 224 360 317 335 823 740 240 133
355L 110/132 10 KSB-355DU200 Sd-2000-60 335 500 355 305 340 28 16 250 400 365 370 860 770 240 208
400L 160/200 10 KSB-400DU200 Sd-2000-60 400/475 560 400 343 360 35 20 280 440 450 455 1015 870 240 310
527L 250/300 12 KSB-527DU200 Sd-2000-60 900 762 527 350 400 45 27 362 500 480 490 1270 970 240 650
