EU TYPE



  • 정격전압 : AC.DC 600V
  • 특징 : 다극용, 방수형
  • 사용시 : 권취속도는 30m/min이내에서 사용
  • 도장색 : 7.5BG 6/1.5
  • 내열성 : -10℃~+50℃
  • 접촉저항 변화 : 10mΩ이하(60 rpm時)

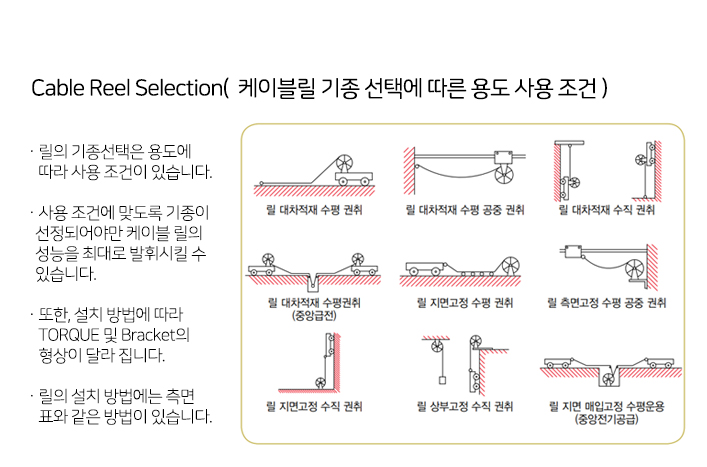

대차수평권취(REEL이동)
지상권취(REEL 고정)
공중수평권취(REEL 고정)
수직권취(REEL 고정)

EU40
외형도번 SP 극수(P) E F L S W
8 D1 2~6 385 424 650 180 250
9 D1 7~10 485 524 850 280 350
8-1 D2 2~6 385 424 650 180 250
9-1 D2 7~10 485 524 850 280 350

EU50
외형도번 SP 극수(P) E F L S W
10 D1 2~6 385 424 650 180 250
11 D1 7~10 485 524 850 280 350
12 D2 3~6 385 424 650 180 250
13 D2 7~10 485 524 850 280 350
