외줄산소호스릴

시중에 판매되고 있는 제품은 호스 끝단 스웨징 처리로 인하여 사용시에 끝단이 손상될 경우 호스를 교환해야 한다. 또한 쌍줄 호스는 꼬임현상발생 및 호스가 열에 약하므로 열악한 환경에서 사용하기에 위험성이 따른다.
코릴 제품은 제품의 모듈화로 인하여 호스 손상시 손상된 부분만 절단 후 사용자가 현장에서 결합하여 사용이 가능하며 유지보수 비용이 절감된다.
호스의 재질은 난연성 합성고무 호스로서 열에 강하며, 외부의 충격에 강하고 유연성이 뛰어나며 호스의 무게 간소화로 작업자의 피로도가 감소됨.

제품모델

(스프링 구동타입 자동 -라쳇 기능 포함)
RGA-830S->30M용
RGA-850S->50M용
RGA-860S->60M용
RGCA-13830S(대차+호스 릴 30M용)
RGCA-13850S(대차+호스 릴 50M용)
RGCA-13860S(대차+호스 릴 60M용)
※ 기타 규격 주문생산 가능.

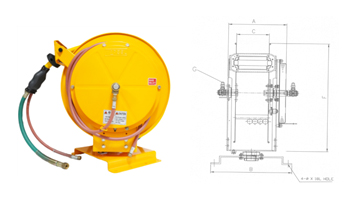

RGA TYPE 자동권취(벽면 및 지면고정)

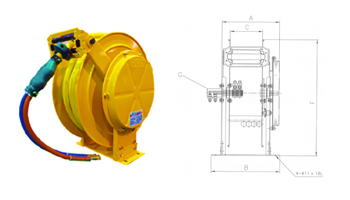

RGA-RST TYPE 회전저판 자동권취(지면고정)
Model 호스 사용압력
Max(kg/㎠)
외형치수 무게(kg)
재질 내경(Ø) 외경(Ø) 길이(M) A B C D E F G H
RGA-830S ID 나일론 12 OD난연우레탄 5.6 8 30 10 327 318.2 150 500 315 565 PT1/4" 200 36
RGA-850S ID 나일론 12 OD난연우레탄 5.6 8 50 10 338.4 376.4 210 500 290 540 PT1/4" 200 48

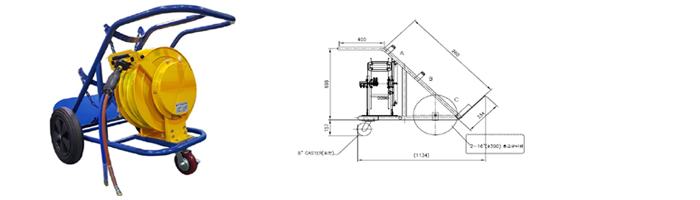

RGCA TYPE 자동권취(이동형 케리지)
Model 운반구 사양 Gas Hose Specifications 비고
파이프사양 바퀴사양 내경·외경 길이(M) 사용압력(kg/㎠) 재질 권취방법
RGCA-13830 SL Ø32X1.4t 16"Rubber 6"Rotation Ø9XØ12 30 10 ID 나일론 12 OD난연우레탄 자동권취 중압용
RGCA-13850 SL Ø32X1.4t 16"Rubber 6"Rotation Ø9XØ12 50 10 ID 나일론 12 OD난연우레탄 자동권취 중압용
RGCA-13860 SL Ø32X1.4t 16"Rubber 6"Rotation Ø9XØ12 60 10 ID 나일론 12 OD난연우레탄 자동권취 중압용

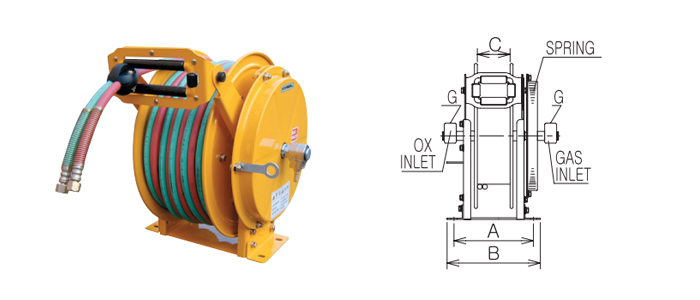

RGM TYPE 수동권취(지면고정)
RGM TYPE 수동권취(지면고정)
Model 호스 사용압력
Max(kg/㎠)
외형치수 무게(kg)
재질 내경(Ø) 길이(M) A B C D E F G H K
RGM-620 고무호스 6 20 10 238 278 110 400 230 430 PT1/4" 150 380 20
RGM-840 고무호스 8 40 10 338 378 210 500 290 540 PT1/4" 150 480 33
RGM-850 고무호스 8 50 10 338 378 210 500 315 590 PT1/4" 200 480 39

※ 제품의 사양은 요구사항에 따라 제작가능


악세사리

호스 ASS'Y

호스 사용압력
Max(kg/㎠)
재질 내경(Ø) 외경(Ø) 길이(M)
ID 나일론 12 OD난연우레탄 5.6 8 30 10
ID 나일론 12 OD난연우레탄 5.6 8 50 10
ID 나일론 12 OD난연우레탄 5.6 8 60 10

출력 부 커넥터 ASS'Y

각도 조절 회전 저판

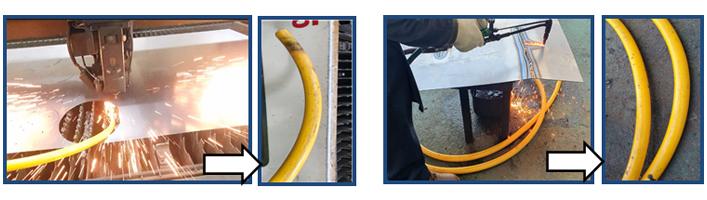

난연성 TEST

※ 난연성 TEST에서도 전혀 이상이 없습니다.

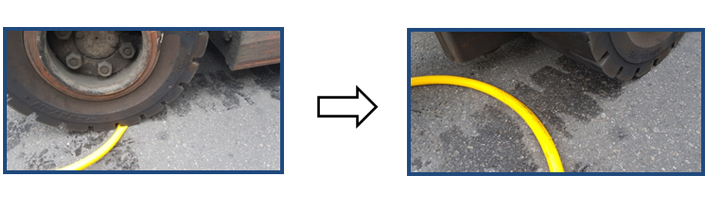

복원력 TEST

※ 복원력 TEST에서도 전혀 이상이 없습니다.

- 실용신안출원:10-2018-0061066

- 디자인출원:30-2018-0026795

인증서

1. 호스에 대한 인장하중시험 및 파열 압력 시험, 노화시험, 내한시험을 통하여 사용에 적합한 판정을 받았습니다.
2. 난연 재질을 사용하여 제강 현장에 사용시 문제가 없도록 제작하였습니다.
