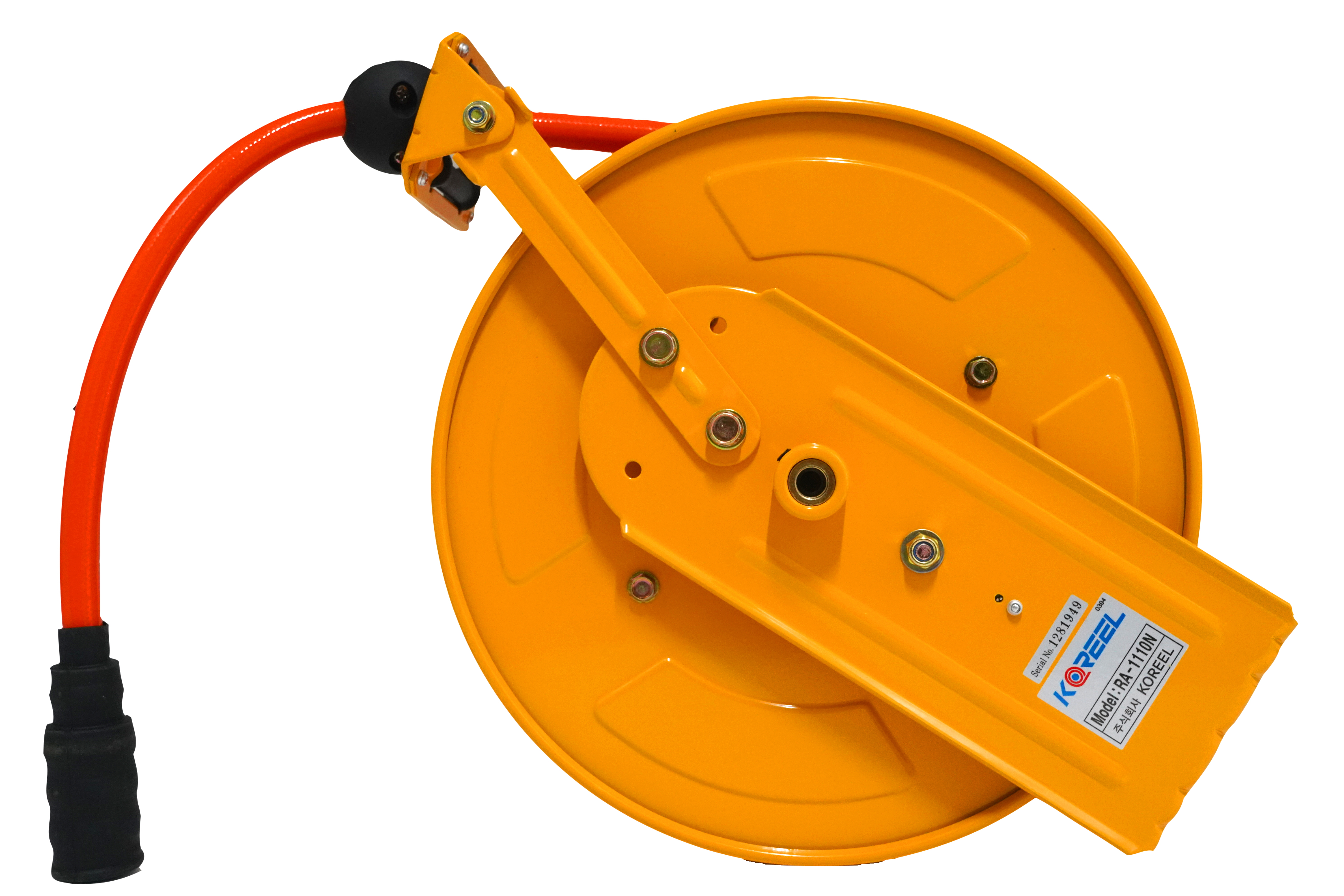

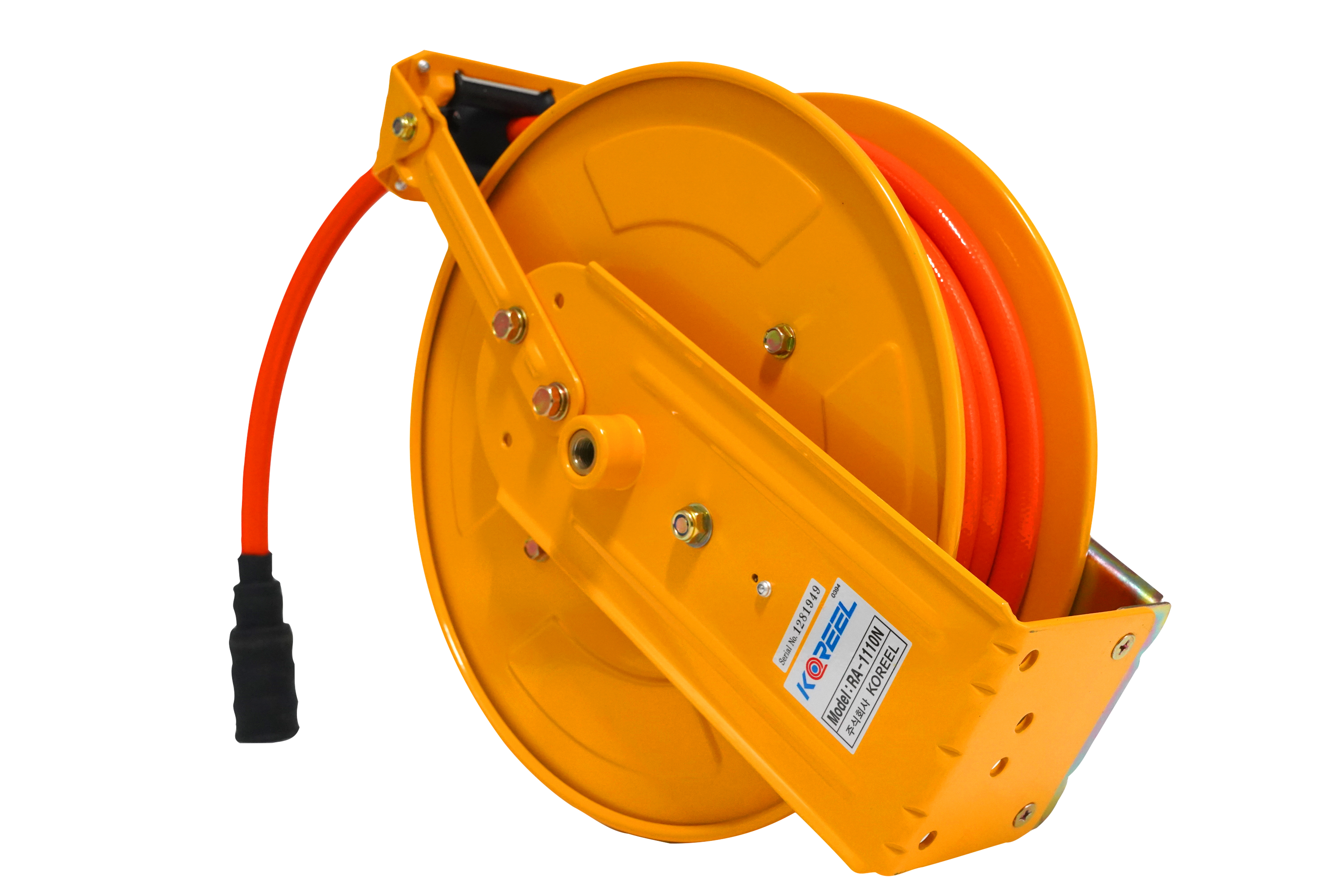

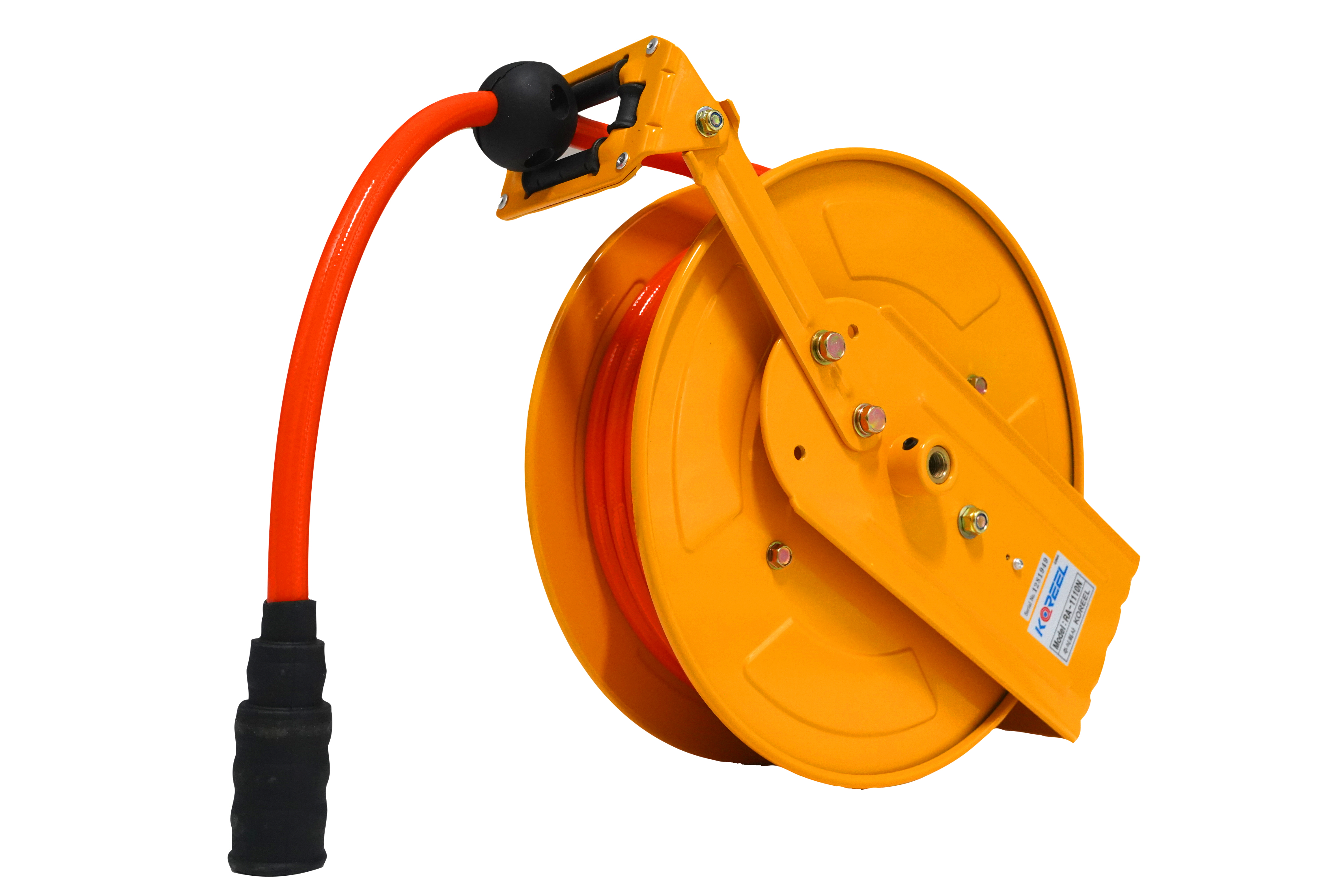

제품 설명
용도 : 자동차정비소, 일반산업 현장, 실습실
특징 : 경량형 프레임, 유연한 호스, 간편한 설치
설치위치 : 벽 및 천정(설치높이 2M이내)

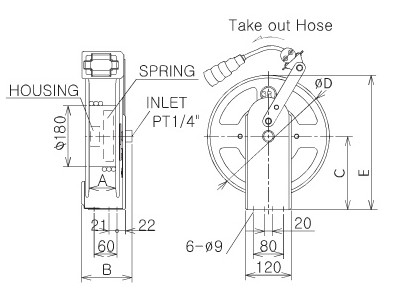

RA-N 시리즈 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
RA-N 시리즈 제품사양표
| MODEL | 호스 | 사용압력 | 외형치수(mm) | 무게 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 재질 | 내경 (mm) | 길이 (m) | Max(kg/㎠) | E | A | B | C | D | ||
| RA-610N | PU | 6.5 | 10 | 20 | 353 | 76 | 135 | 193 | 320 | 6.4 |
| RA-615N | PU | 6.5 | 15 | 20 | 353 | 76 | 135 | 193 | 320 | 7 |
| RA-620N | PU | 6.5 | 20 | 20 | 353 | 76 | 135 | 193 | 320 | 7.6 |
| RA-625N | PU | 6.5 | 25 | 20 | 353 | 76 | 135 | 193 | 320 | 8 |
| RA-630N | PU | 6.5 | 27 | 20 | 353 | 76 | 135 | 223 | 350 | 8.5 |
| RA-810N | PU | 8 | 10 | 20 | 353 | 76 | 135 | 193 | 320 | 6.7 |
| RA-815N | PU | 8 | 15 | 20 | 353 | 76 | 135 | 193 | 320 | 7.5 |
| RA-820N | PU | 8 | 20 | 20 | 353 | 76 | 135 | 193 | 320 | 8 |
| RA-825N | PU | 8 | 25 | 20 | 398 | 76 | 135 | 223 | 350 | 8.5 |
| RA-830N | PU | 8 | 27 | 20 | 398 | 76 | 135 | 223 | 350 | 8.5 |
| RA-1110N | PU | 11 | 10 | 20 | 353 | 76 | 135 | 193 | 320 | 7.6 |
| RA-1115N | PU | 11 | 15 | 20 | 398 | 76 | 135 | 223 | 350 | 8 |
| RA-1120N | PU | 11 | 20 | 20 | 398 | 96 | 155 | 223 | 350 | 8.5 |
| RA-810NF | 합성고무 | 8 | 10 | 20 | 353 | 76 | 135 | 193 | 320 | 8 |
| RA-815NF | 합성고무 | 8 | 15 | 20 | 353 | 76 | 135 | 193 | 320 | 8.4 |
| RA-820NF | 합성고무 | 8 | 20 | 20 | 353 | 76 | 135 | 193 | 320 | 9 |
| RA-825NF | 합성고무 | 8 | 25 | 20 | 398 | 76 | 135 | 223 | 350 | 11.7 |

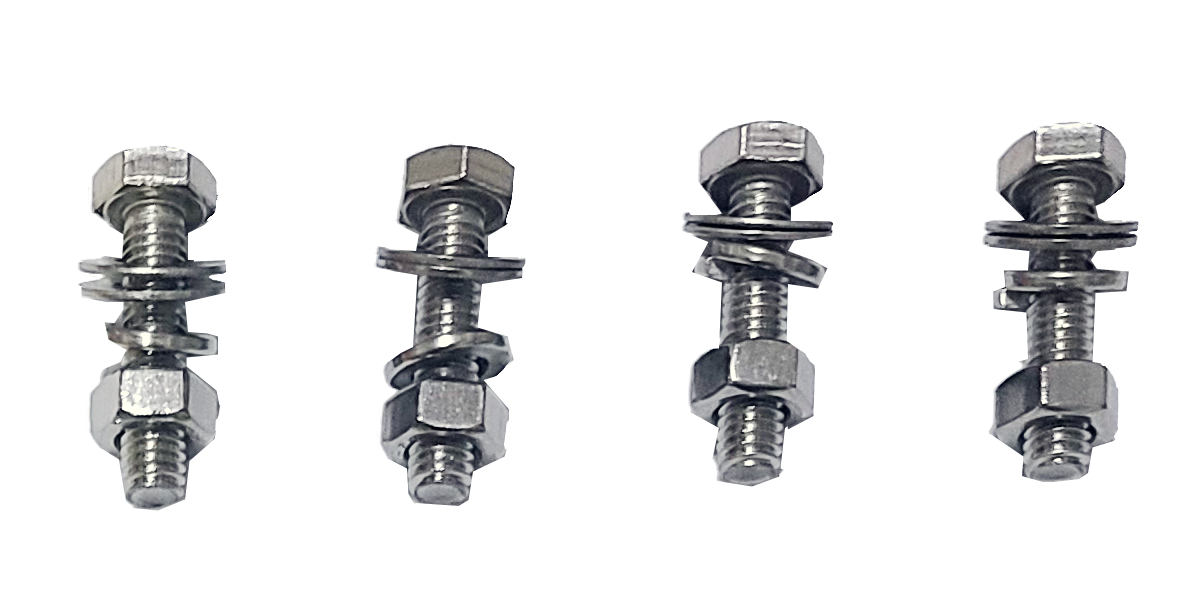

RA-N 악세서리(Option)
