가이드롤러

  • 가이드롤러 SlideImage

제품 설명

- 전장구성품

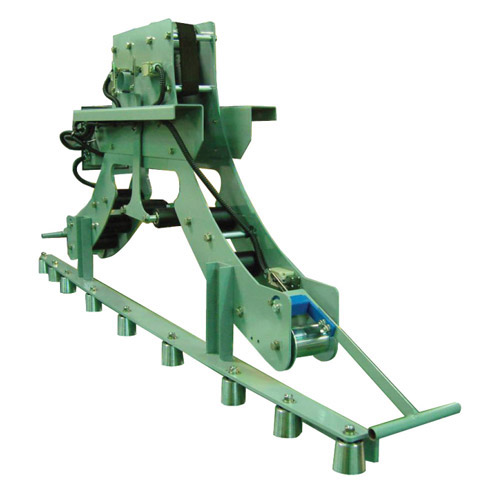

SKG-MC

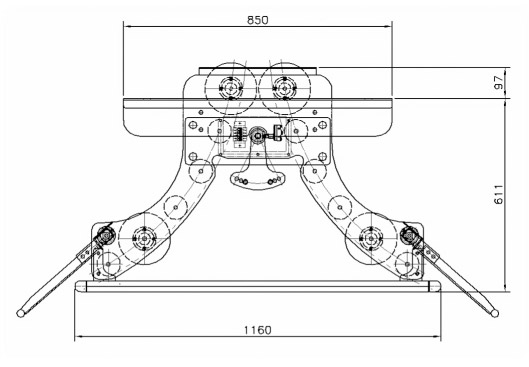

SKG-MC 제품도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)


편좌벨트식 가이드



- 수평용

- MAGNETIC COUPLER, INDUCTION MOTOR, TORQUE MOTOR

- 적용CABLE SIZE : Ø3 0 ~Ø8 0 m m

- SS400 PLATE, MC ROLLER

- LIMIT SWITCH : POSITION, OVER TENSION

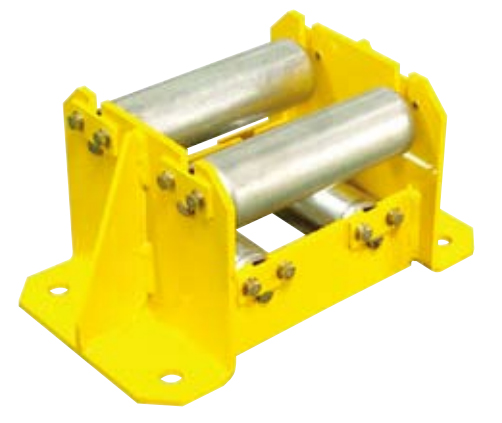

SKG-SF

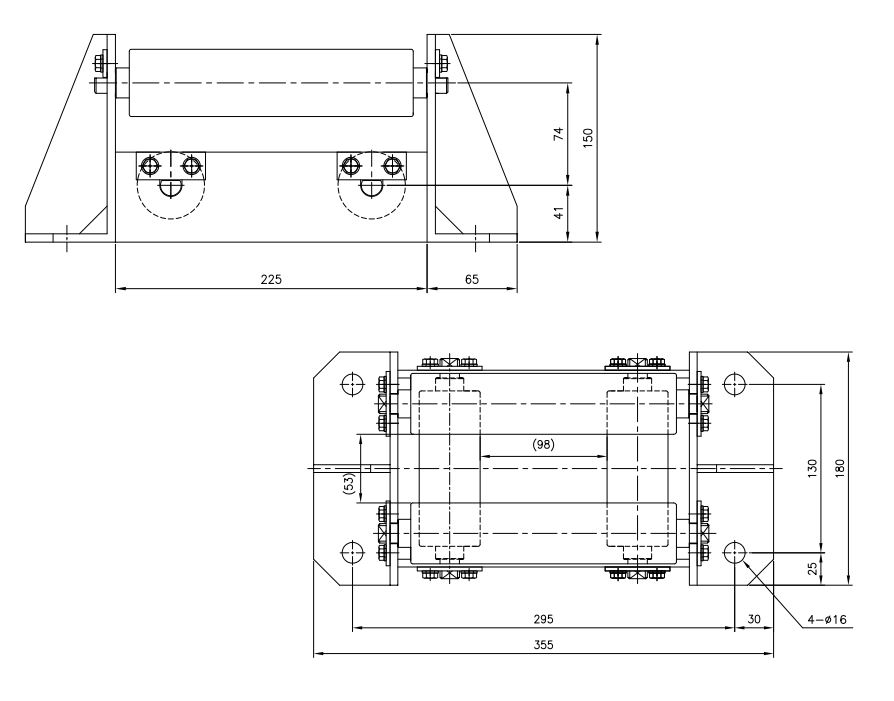

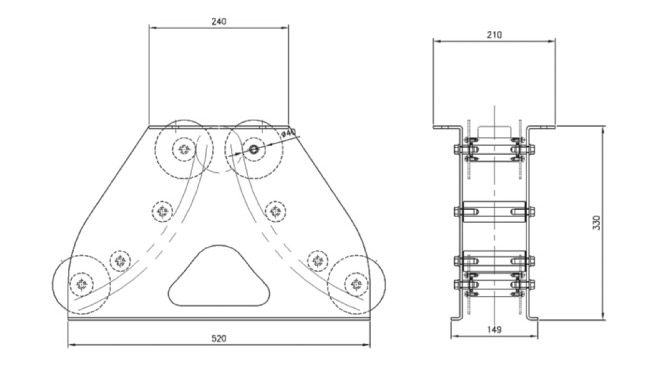

SKG-SF 제품도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)


SKG-V2

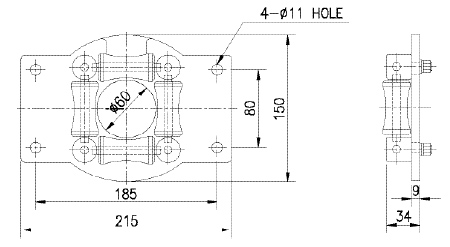

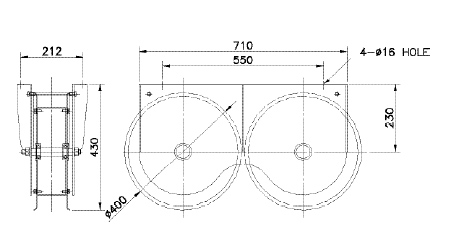

SKG-V2 제품도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)


SKG-V1



- 수직용

- 적용CABLE SIZE : Ø1 0 ~Ø4 0 m m

- SS400 PLATE

- MC ROLLER


SKG-ECC



- 수평용

- SPRING TYPE, SF1 MOTOR TYPE

- 적용CABLE SIZE : Ø10 ~Ø30mm

- SS400 PLATE
