제품 설명

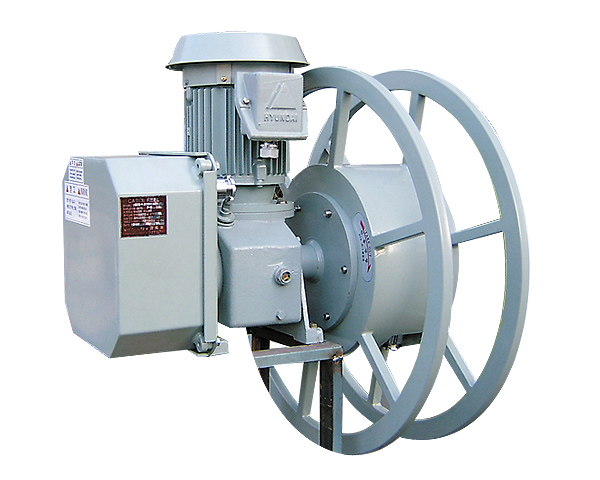

삼상유도전동기, FRICTION REDUCER, SLIPRING CASE, DRUM으로 구성되어 있습니다.
FRICTION REDUCER는 WORM GEAR TYPE으로 WORM WHEEL을 특수한 합금강 재질로 제작 하였으며 CABLE 권취시 마찰 TORQUE가 발생하여 CABLE을 감거나 CABLE이 풀림시에는 일정한 마찰력으로 풀려나가는 구조로 되어 있습니다.
또한, 별도의 BRAKE 장치는 필요 없습니다.

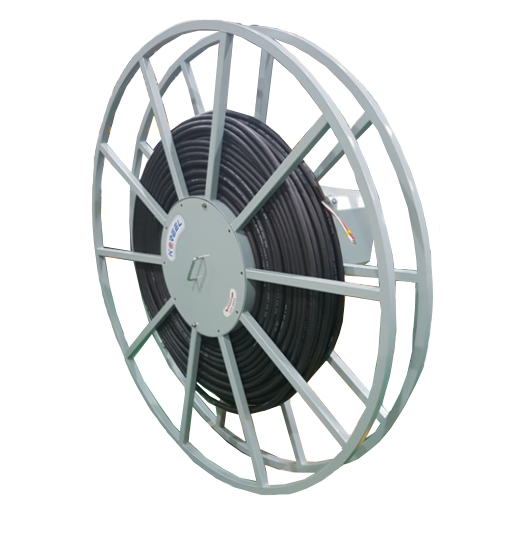

SF TYPE

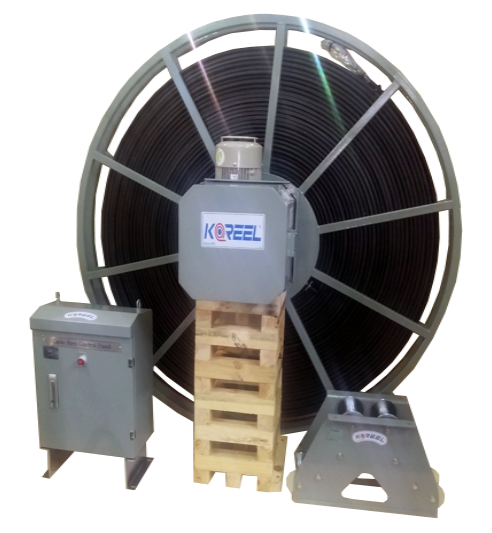

SF2 TYPE

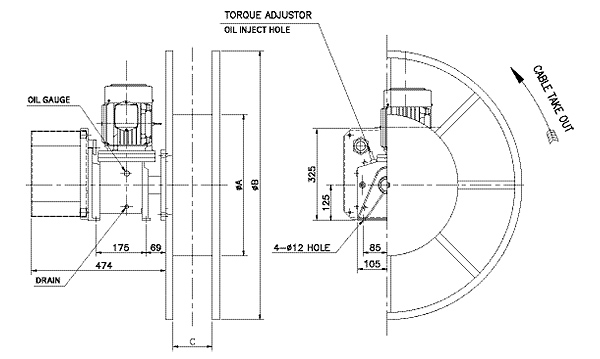

Friction Motor 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
Friction Motor 제품사양표
| NO. | SLIPRING CURRENT |
CABLE 사양 (ROUND TYPE) |
ØA | C | WINDING LENGTH (ØB ) | |||
|---|---|---|---|---|---|---|---|---|
| 40m | 60m | 80m | 100m | |||||
| 1 | 30A | 5.5sq × 4c | 400 | 100 | 700 | 760 | 800 | 860 |
| 2 | 45A | 8sq × 4c | 450 | 100 | 860 | 960 | 110 | 120 |
| 3 | 60A | 14sq × 4c | 500 | 100 | 960 | 1100 | 1200 | - |
| 4 | 100A | 22sq × 4c | 550 | 100 | 1100 | 1200 | - | - |
