제품 설명
- Torque Motor Type Cable Reel은 Trans를 통한 2차 전압제어 방식으로, Torque Motor Reducer, Brake 등으로 구성되어 있습니다.
- Hoisting Crane에 적합한 구조
- Torque Motor를 사용
- 감속기와 Motor가 일체형 또는 분리형으로 제작가능
- High Voltage Cable, Power Cable 적용가능
- Motor 냉각용 별도 Fan Motor가 부착됨
- High Voltage (AC 3.3Kv, 6.6Kv, 11Kv)

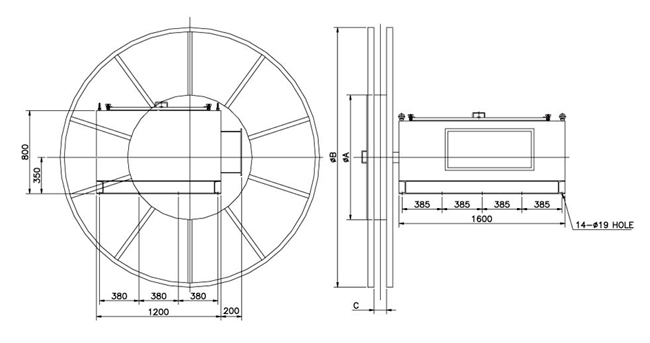

Torque Motor 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
Torque Motor 제품사양표
| NO. | SLIP RING CURRENT | CABLE 사양(ROUND TYPE) | ØA | C | WINDING LENGTH (ØB) | ||
|---|---|---|---|---|---|---|---|
| 100m | 150m | 200m | |||||
| 1 | 200A | 60sq × 4c | 1200 | 60 | 3000 | 3600 | 4000 |
| 2 | 300A | 100sq × 4c | 1600 | 70 | 3500 | 4100 | 4600 |
| 3 | 400A | 150sq × 4c | 1600 | 85 | 3800 | 4400 | 5000 |

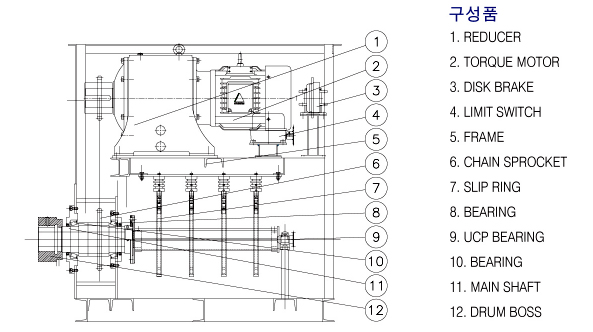

High Voltage Torque Motor Type (AC 3.3KV, 6.6KV, 11KV)

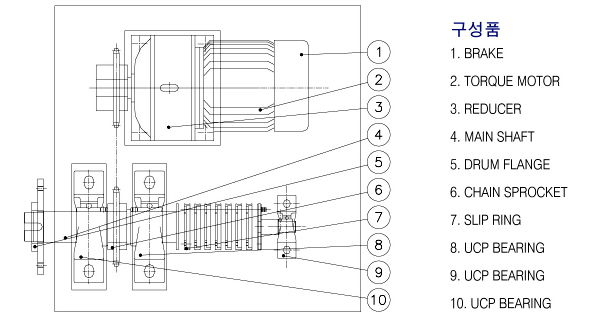

Low Voltage Torque Motor Type
