Induction Motor

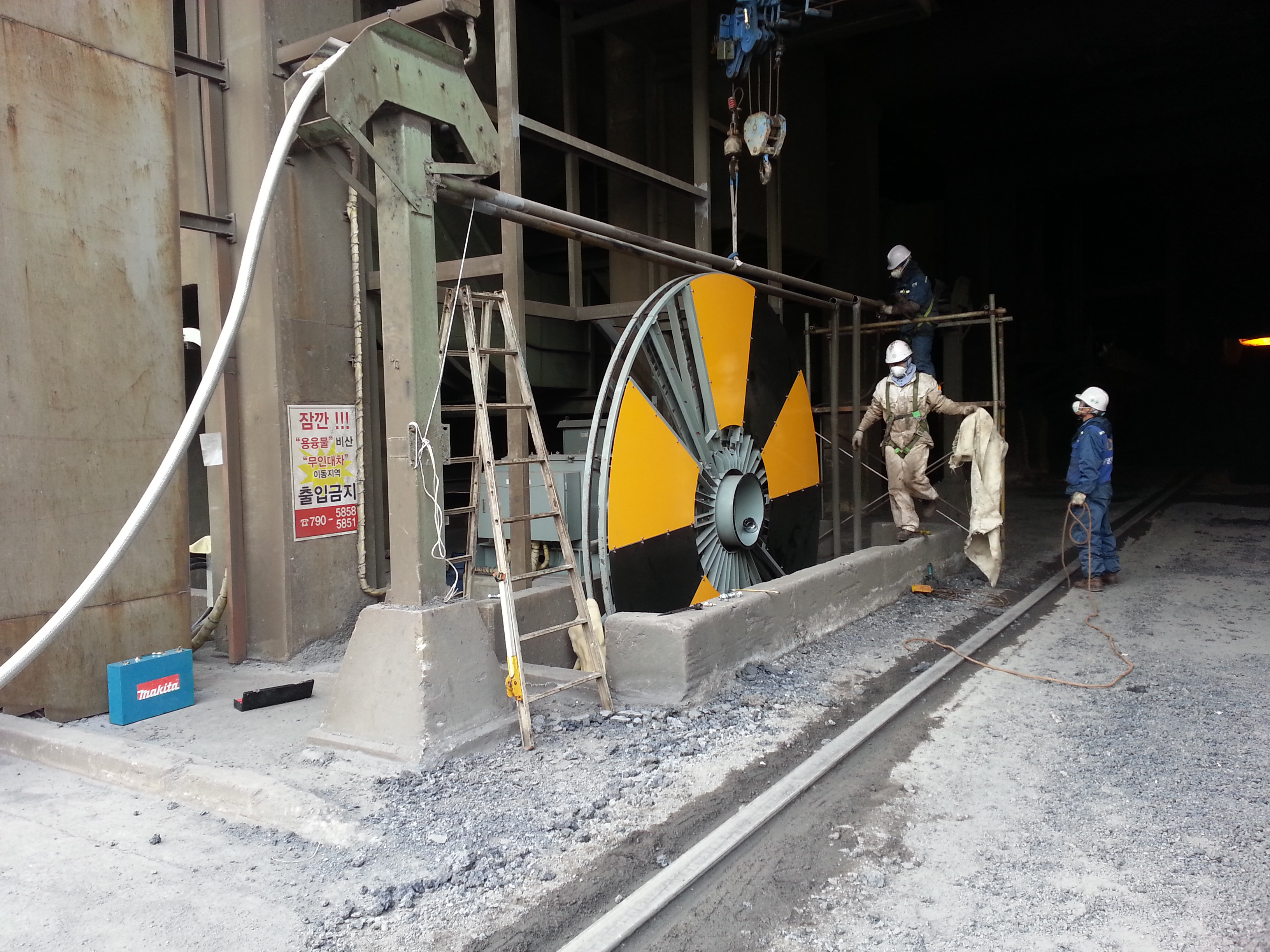

  • Induction Motor SlideImage

제품 설명

- 권선형Crane Motor를 사용.

- 감속기를 통한 Chain 구동방식.

- Disk Brake 적용.

- High Voltage Cable, Power Cable 적용.

- 대형 Crane에 적합 구조.

- 장거리주행용에 많이사용.

- 연속운전이 가능한구조.

- High Voltage(AC 3.3Kv, 6.6Kv, 11Kv)


(AC 6.6KV HIGH VOLTAGE INDUCTION MOTOR TYPE CABLE REEL)

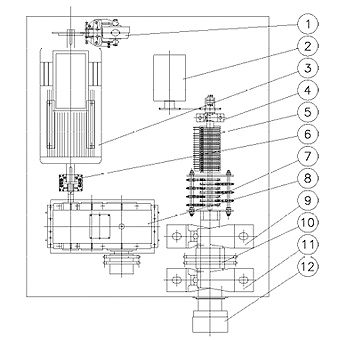

Induction Motor 구성품

1. BRAKE

2. LIMIT SWITCH

3. INDUCTION CRANE MOTOR

4. UCP BEARING

5. CONTROL SLIP RING

6. COUPLING

7. POWER SLIP RING

8. REDUCER

9. UCP BEARING

10. CHAIN SPROCKET

11. UCP BEARING

12. DRUM BOSS

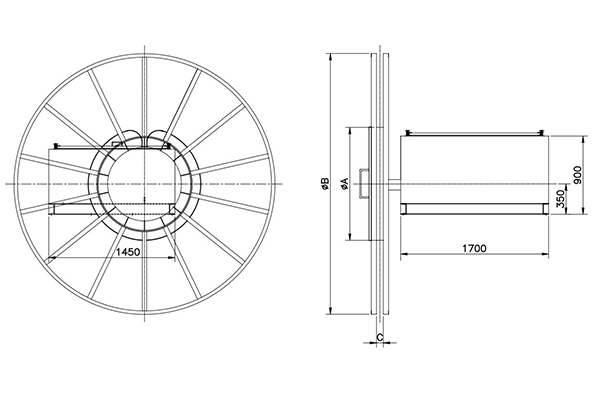

Induction Motor 제품도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)

Induction Motor 제품사양표

NO. SLIPRING
CURRENT
CABLE 사양
(ROUND TYPE)
ØA C WINDING LENGTH (ØB )
100m 150m 200m 250m
1 200A 60sq × 4c 1600 85 3800 4400 5000 5400
2 300A 60sq × 4c 1600 95 4000 4700 5300 5800
3 400A 60sq × 4c 1600 105 4200 4900 5500 -
