모델 선택 세부내용

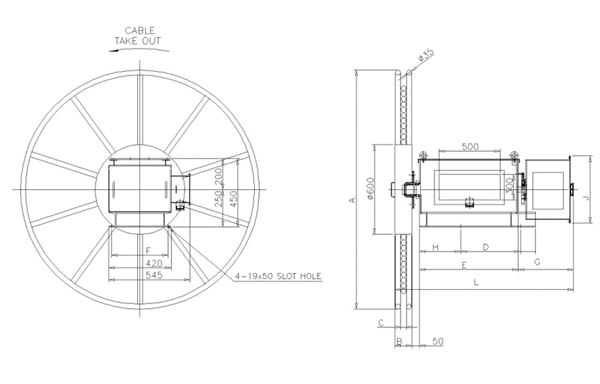

모델 선택의 세부내용은 아래 이미지를 클릭하여 참조하시기 바랍니다.
제품 설명
정격전압 : AC.DC 600V
특징 : 다극용, 방수형, 인장력 외부조절식
사용시 : 권취속도는 30m/min이내에서 사용
도장색 : 7.5BG 6/1.5
내열성 : -10℃~+50℃
접촉저항 변화 : 10mΩ이하(60 rpm時)

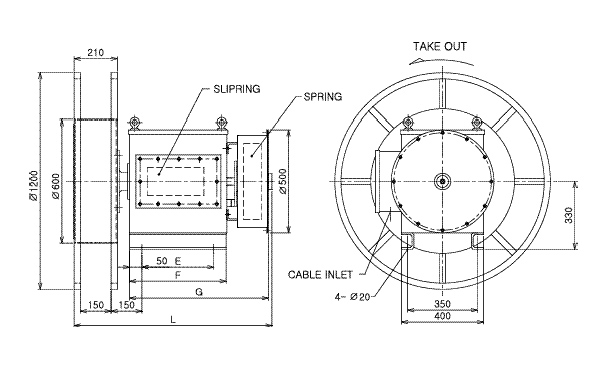

EAJ60 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
EAJ60 제품사양표
| 외형도번 | SP | 극수(P) | E | F | L | S |
|---|---|---|---|---|---|---|
| 23 | D1 | 2~5 | 250 | 350 | 470 | 750 |
| 24 | D1 | 6~10 | 350 | 450 | 615 | 900 |
| 25 | D1 | 11~12 | 350 | 450 | 715 | 1000 |
| 26 | D2 | 2~5 | 250 | 350 | 470 | 750 |
| 27 | D2 | 6~10 | 350 | 450 | 615 | 900 |
| 외형도번 | SP | 극수(P) | E | F | L | S |
|---|---|---|---|---|---|---|
| 28 | D2 | 11~12 | 350 | 450 | 715 | 1000 |
| 29 | D3 | 2~5 | 250 | 350 | 520 | 830 |
| 30 | D3 | 6~10 | 350 | 450 | 665 | 980 |
| 31 | D3 | 11~12 | 350 | 450 | 765 | 1100 |
