제품 설명

용도 : 건설현장, 산업현장, 실험실

특징 : 견고한 프레임 및 고수명 씰링부, 자동 되감기, 강력 스프링

설치위치 : 벽 및 천정(설치높이 2M이내)

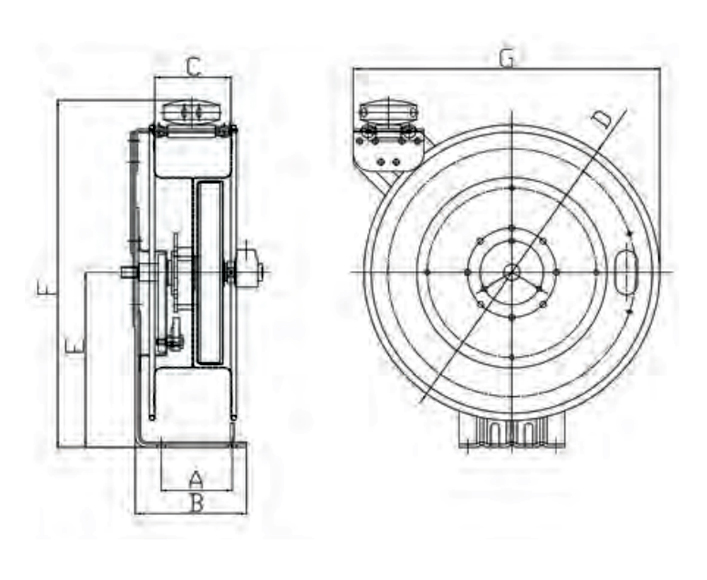

SJ 시리즈 제품도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)





SJ 시리즈 제품사양표

MODEL 호스 사용압력 외형치수(mm) 무게
(kg)
Size 내경(mm) 길이(M) Max(kg/㎠) A B C D E F G
SRHA-610G 1/4″×2W 6.4 10 350 101 158 105 Ø420 248 493 435 19
SRHA-615G 1/4″×2W 6.4 15 350 101 158 105 Ø420 248 493 435 21
SRHA-620G 1/4″×2W 6.4 20 350 101 158 105 Ø500 288 578 517 23
SRHA-910 3/8″×1W 9.5 10 158 101 158 105 Ø420 248 493 435 20
SRHA-915 3/8″×1W 9.5 15 158 101 158 105 Ø420 248 493 435 20
SRHA-920 3/8″×1W 9.5 20 158 101 158 110 Ø500 288 578 517 25
