표준제품

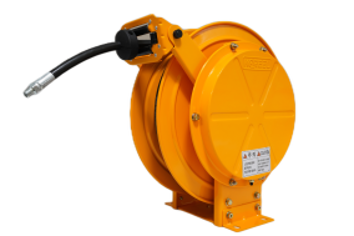

RHA-G 시리즈

  • RHA-G 시리즈 SlideImage
제품개요 현장적용사례

제품 설명

용도 : 대형자동차 정비소, 중방비제조, 수리소, 제철소의 그리스 공급라인

특징 : 견고한 프레임 및 고수명 씰링부, 강력 스프링

설치위치 : 벽 및 바닥(설치 높이 2M이내)

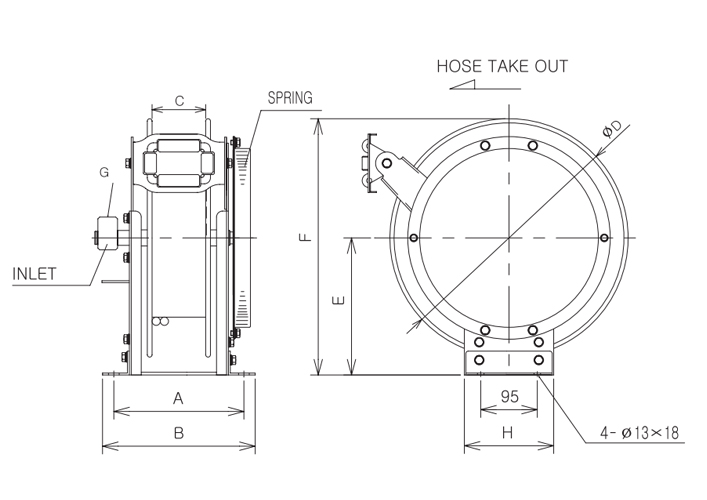

RHA-G 시리즈 제품도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)





RHA-G 시리즈 제품사양표

MODEL 호스 사용압력 외형치수(mm) 무게
(kg)
Size 내경(mm) 길이(M) Max(kg/㎠) A B C D E F G H
RHA-610G 1/4×2W 6.4 10 350 216 256 90 400 230 430 PT1/4” 150 16.5
RHA-615G 1/4×2W 6.4 15 350 216 256 90 400 230 430 PT1/4” 150 19
RHA-620G 1/4×2W 6.4 20 350 236 276 110 400 230 430 PT1/4” 150 21.3
RHA-625G 1/4×2W 6.4 25 350 236 276 110 450 260 485 PT1/4” 150 25.8
RHA-630G 1/4×2W 6.4 30 350 236 276 110 450 290 515 PT1/4” 200 28
RHA-910G 3/8×2W 9.5 10 280 216 256 90 400 230 430 PT3/8” 150 27
RHA-915G 3/8×2W 9.5 15 280 236 276 110 450 260 485 PT3/8” 150 29
RHA-920G 3/8×2W 9.5 20 280 236 276 110 450 260 485 PT3/8” 150 33
RHA-925G 3/8×2W 9.5 25 280 278 318 150 500 290 540 PT3/8” 200 38
RHA-930G 3/8×2W 9.5 30 280 278 318 150 500 290 540 PT3/8” 200 43
