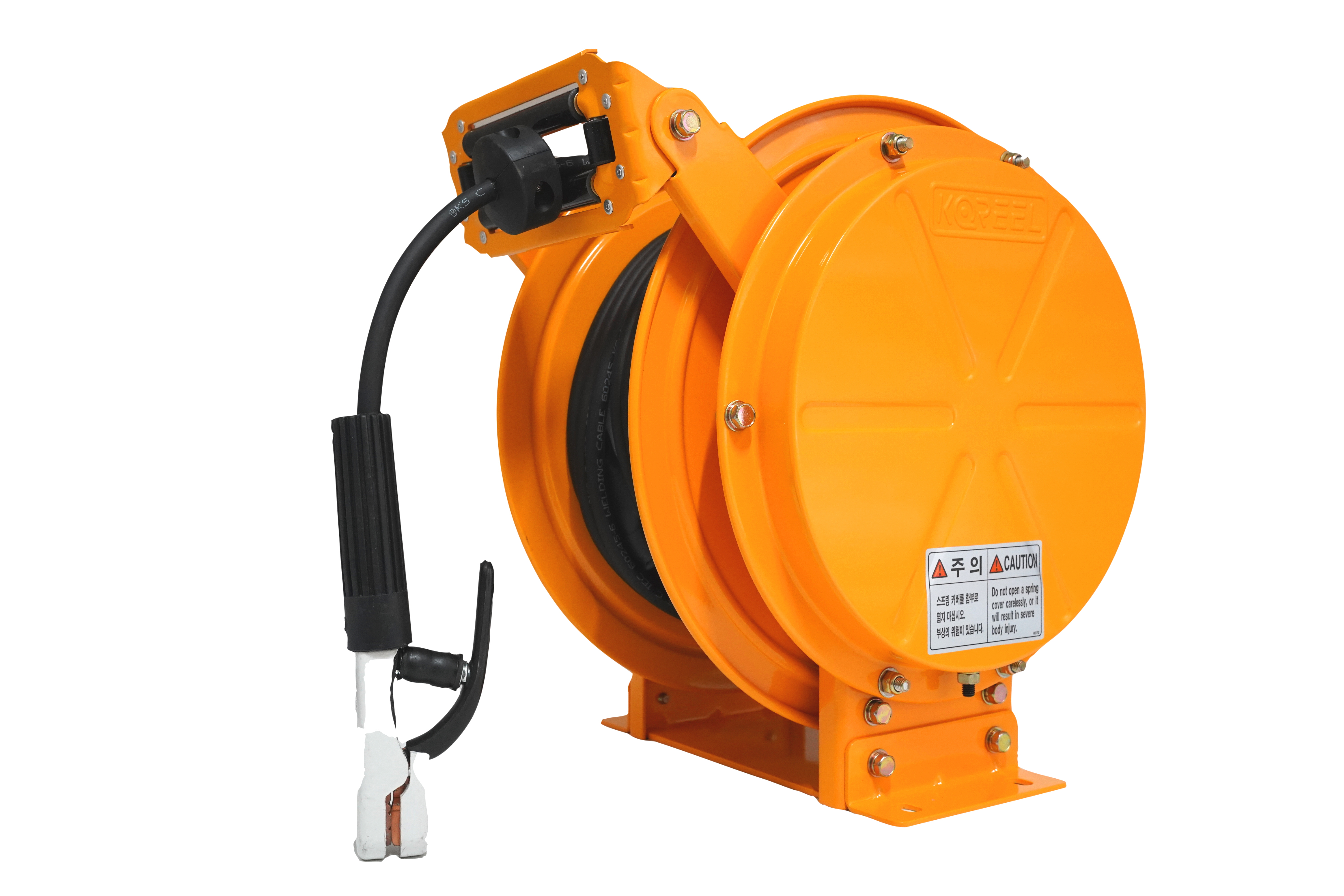

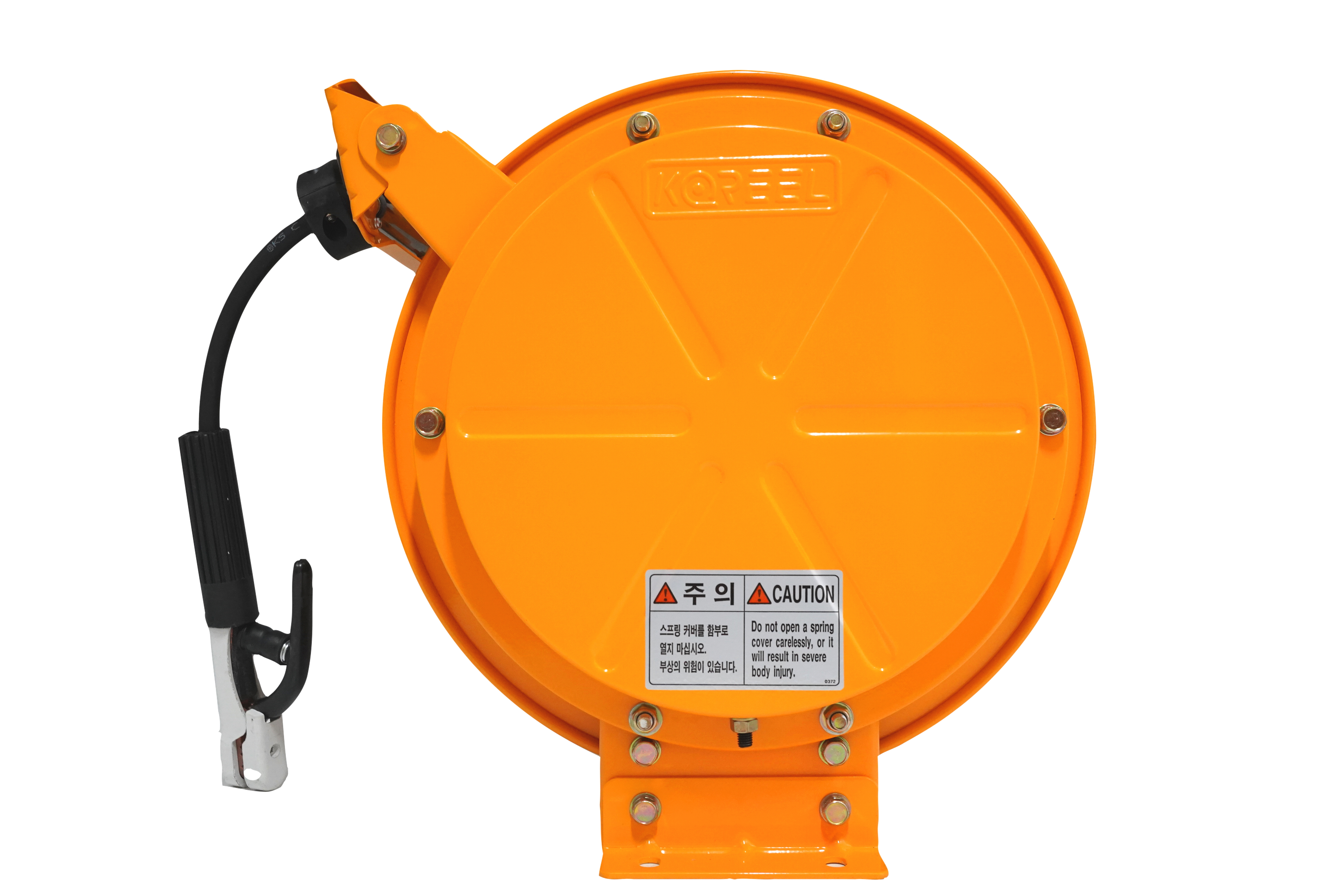

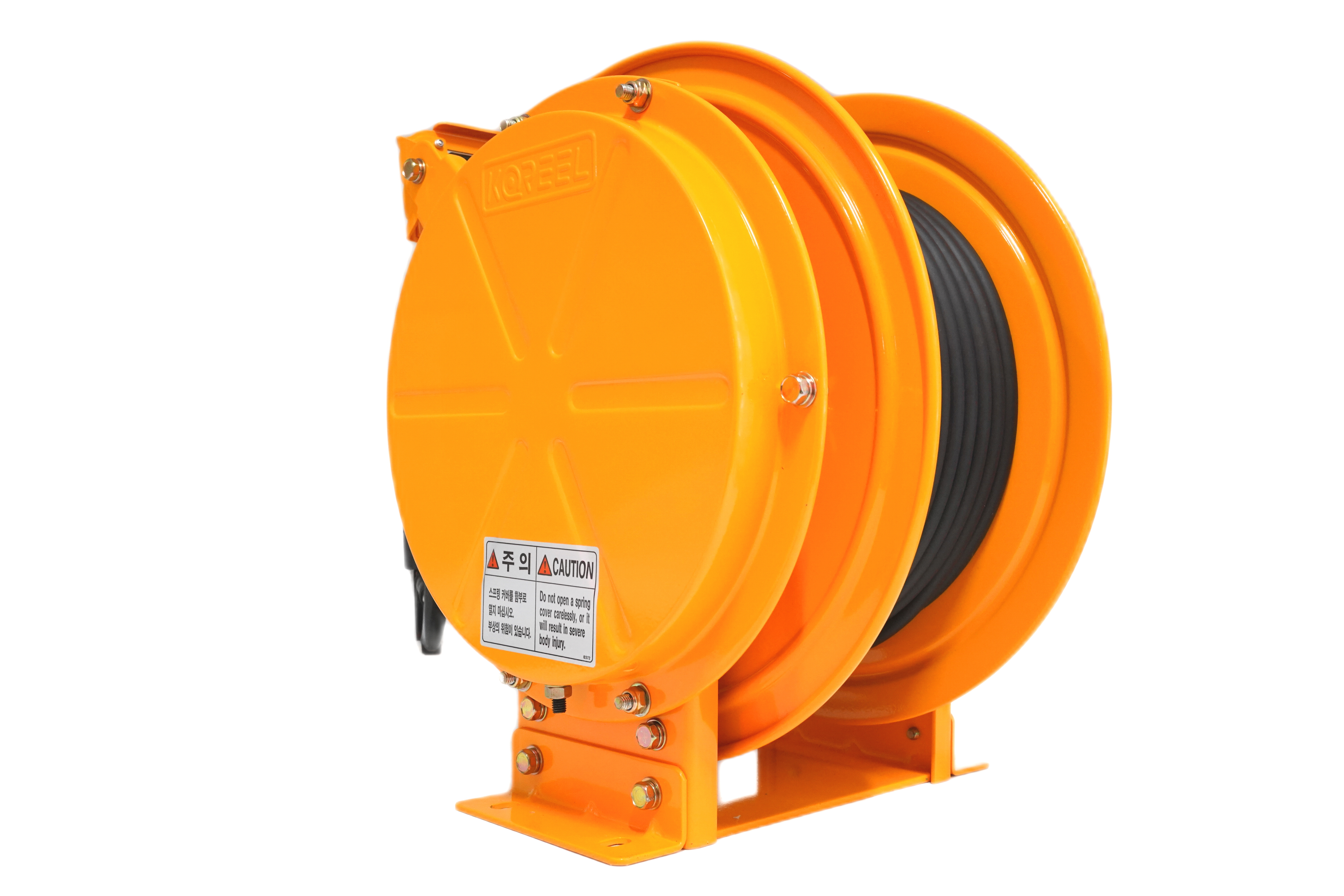

제품 설명
용도 : 자동권취, 고용량 집전부
특징 : 견고한 프레임, 수동권취식, 용접봉 홀더 부착형
설치위치 : 벽, 바닥(설치높이 2M이내)
아크용접 작업시 용접기의 용량과 길이에 따라 제품을 선택할수 있습니다.
용접봉 홀더 부착형이 기본이며 경우에 따라 접지용으로도 사용 가능합니다.

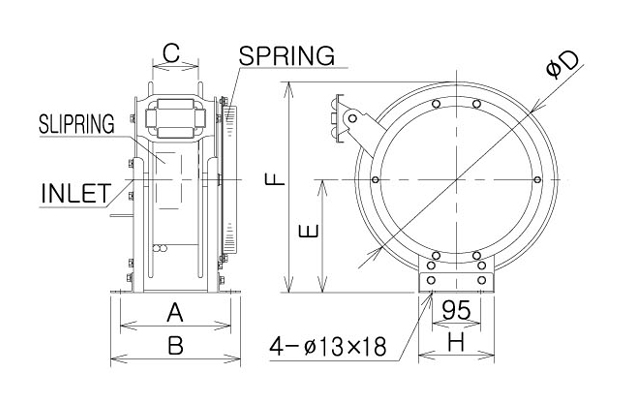

ARC-A 시리즈 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
ARC-A 시리즈 제품사양표
| MODEL | 전선 | 허용전류 (A) |
외형치수(mm) | 무게 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 전선사양 | 길이(M) | A | B | C | D | E | F | G | |||
| ARCA-2520 | WCT 25SQ×1C×용접홀더 | 20 | 200 | 278 | 318 | 150 | 400 | 230 | 430 | 150 | 27.6 |
| ARCA-2530 | WCT 25SQ×1C×용접홀더 | 30 | 200 | 278 | 318 | 150 | 400 | 230 | 430 | 150 | 37 |
| ARCA-3520 | WCT 35SQ×1C×용접홀더 | 20 | 300 | 278 | 318 | 150 | 400 | 230 | 430 | 150 | 32.2 |
| ARCA-3530 | WCT 35SQ×1C×용접홀더 | 30 | 300 | 278 | 318 | 150 | 450 | 260 | 485 | 150 | 41 |
| ARCA-7020 | WCT 70SQ×1C×용접홀더 | 20 | 500 | 278 | 318 | 150 | 500 | 290 | 540 | 200 | 42 |
