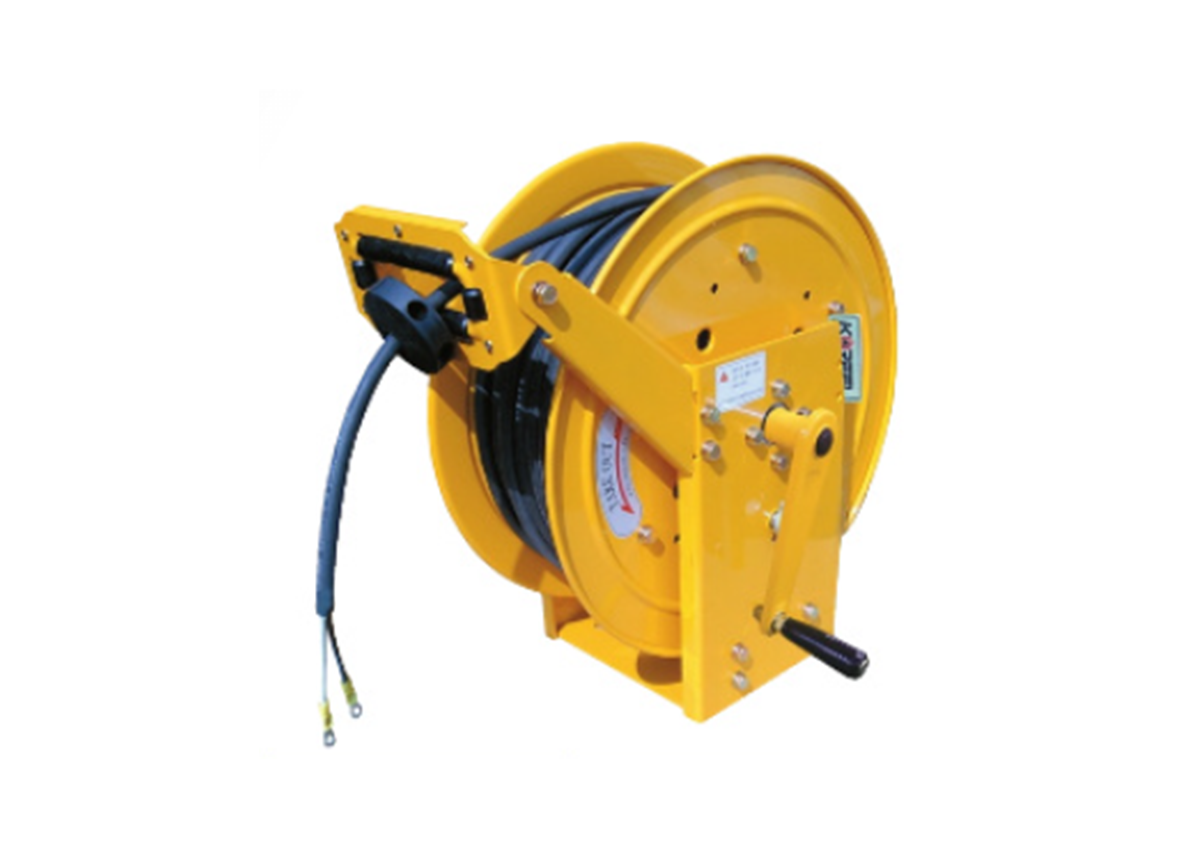

제품 설명
용도 : 일반산업체 작업선, 전원공급용
특징 : 견고한 프레임, 고수명 집전부, 수동권취
설치위치 : 벽, 바닥(설치높이 2M이내)
안전한 전기 사용 작업과 편리성을 도모할 수 있는 제품입니다.
사용후 수동핸들을 사용하여 쉽게 되감을수 있어 다음 작업시 바로 사용할수 있습니다.
작업선을 오래 사용할수 있으며 다양한 종류의 전선 길이 제품이 있습니다

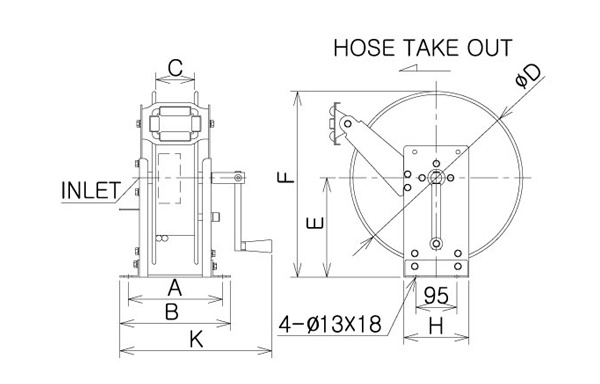

ALM-SK 시리즈 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
ALM-SK 시리즈 제품사양표
| MODEL | 전선 | 허용용량 Max(VxA) |
외형치수(mm) | 무게 (Kg) |
비고 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 전선사양 | 길이(M) | A | B | C | D | E | F | H | K | ||||
| ALM-420-3 | VCT 4.0SQ×3C | 20 | 380V×15A | 238 | 278 | 110 | 400 | 230 | 430 | 150 | 380 | 16.6 | 옥내용 |
| ALM-430-3 | VCT 4.0SQ×3C | 30 | 380V×15A | 238 | 278 | 110 | 450 | 260 | 485 | 150 | 380 | 21.5 | 옥내용 |
| ALM-440-3 | VCT 4.0SQ×3C | 40 | 380V×15A | 238 | 278 | 110 | 450 | 260 | 485 | 200 | 380 | 24.5 | 옥내용 |
| ALM-450-3 | VCT 4.0SQ×3C | 50 | 380V×15A | 278 | 318 | 150 | 450 | 260 | 485 | 200 | 420 | 29.5 | 옥내용 |
| ALM-620-3 | VCT 6.0SQ×3C | 20 | 380V×30A | 238 | 278 | 110 | 450 | 260 | 485 | 150 | 380 | 21 | 옥내용 |
| ALM-630-3 | VCT 6.0SQ×3C | 30 | 380V×30A | 278 | 318 | 150 | 500 | 290 | 540 | 200 | 420 | 23 | 옥내용 |
| ALM-640-3 | VCT 6.0SQ×3C | 40 | 380V×30A | 278 | 318 | 150 | 450 | 260 | 485 | 200 | 420 | 27.5 | 옥내용 |
| ALM-650-3 | VCT 6.0SQ×3C | 50 | 380V×30A | 278 | 318 | 150 | 500 | 290 | 540 | 200 | 420 | 32.4 | 옥내용 |
| ALM-1020-3 | VCT 10SQ×3C | 20 | 380V×40A | 278 | 318 | 150 | 450 | 260 | 485 | 150 | 420 | 27 | 옥내용 |
| ALM-1030-3 | VCT 10SQ×3C | 30 | 380V×40A | 278 | 318 | 150 | 500 | 290 | 540 | 200 | 420 | 32 | 옥내용 |
| ALM-1040-3 | VCT 10SQ×3C | 40 | 380V×40A | 338 | 378 | 210 | 450 | 260 | 485 | 200 | 480 | 36 | 옥내용 |
| ALM-1050-3 | VCT 10SQ×3C | 50 | 380V×40A | 338 | 378 | 210 | 450 | 260 | 485 | 200 | 480 | 40 | 옥내용 |
